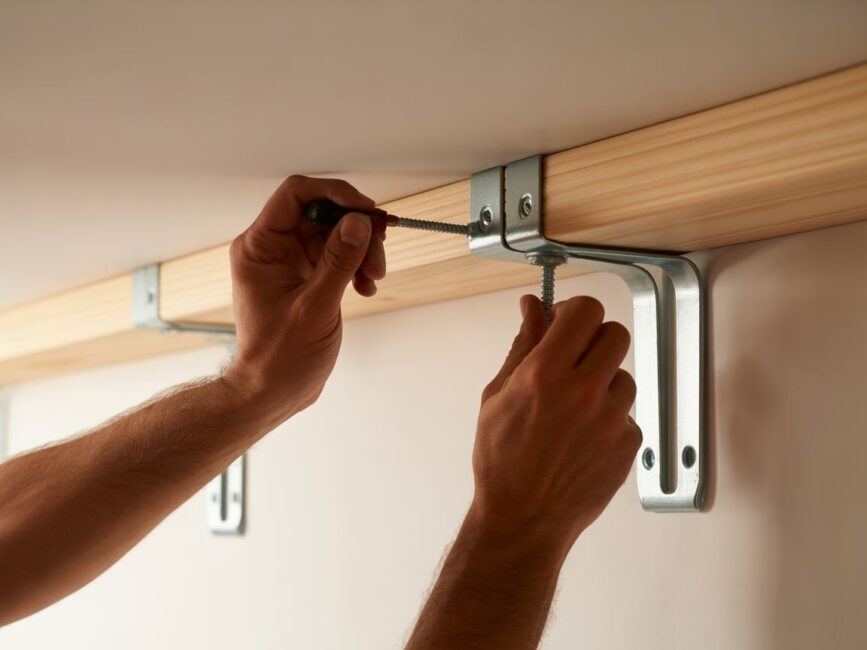

Jak solidnie przymocować drewnianą belkę do ściany? Kompleksowy poradnik krok po kroku

* Klucz do sukcesu to diagnoza ściany: Zanim wybierzesz kotwę, musisz wiedzieć, czy masz do czynienia z betonem, cegłą pełną, czy materiałem otworowym (pustakiem).
* Wybór łącznika zależy od obciążenia: Kotwy mechaniczne są szybkie w montażu, ale kotwy chemiczne oferują znacznie wyższą nośność i są idealne do problematycznych podłoży.
* Czystość otworu to 90% sukcesu: Szczególnie przy kotwach chemicznych, niedokładne wyczyszczenie otworu z pyłu drastycznie obniża wytrzymałość mocowania.
* Mocowanie przez ocieplenie wymaga specjalnych rozwiązań: Aby uniknąć mostków termicznych i zapewnić stabilność, stosuj kotwy dystansowe lub specjalne systemy montażowe.
* Technika wiercenia ma znaczenie: Wiercenie z udarem w pustakach ceramicznych zniszczy ich wewnętrzną strukturę; używaj trybu bezudarowego.
* Przygotowanie belki jest równie ważne: Zabezpiecz drewno impregnatem i odizoluj je od muru, aby chronić przed wilgocią i butwieniem.
* Nie idź na skróty: Precyzja, cierpliwość i stosowanie się do zaleceń producenta łączników to gwarancja bezpiecznego i trwałego mocowania.

Montaż drewnianej belki do ściany – czy to pod budowę pergoli, antresoli, czy po prostu jako element dekoracyjny – wydaje się prostym zadaniem. Jednak od prawidłowego wykonania tej czynności zależy nie tylko estetyka, ale przede wszystkim bezpieczeństwo całej konstrukcji. Jeden błąd w doborze kotwy lub technice montażu może prowadzić do katastrofalnych skutków.

• • Jaka kotwa jest najlepsza do mocowania belki?
  • Nie ma jednej „najlepszej” kotwy. Do litych materiałów (beton, cegła pełna) często wystarczają kotwy mechaniczne (np. tulejowe). Do materiałów otworowych (pustaki) lub przy dużych obciążeniach niezastąpiona jest kotwa chemiczna z tuleją siatkową.
  • Czy mogę przymocować ciężką belkę do ściany z karton-gipsu?
  • Absolutnie nie. Ściany z płyt gipsowo-kartonowych nie mają wystarczającej nośności. Belkę należy mocować wyłącznie do ściany konstrukcyjnej (murowanej, betonowej), która znajduje się za płytami.
  • Jak głęboko powinienem wiercić otwór pod kotwę?
  • Głębokość zależy od rodzaju i rozmiaru kotwy. Zawsze sprawdzaj specyfikację techniczną produktu. Ogólna zasada mówi, że im większe obciążenie, tym głębsze powinno być zakotwienie. Dla kotew chemicznych głębokość jest kluczowa dla uzyskania pełnej nośności.
  • Ile kotew potrzebuję do zamocowania belki?
  • Liczba i rozstaw punktów mocowania zależą od wagi belki, przewidywanego obciążenia oraz nośności pojedynczej kotwy w danym materiale ściennym. Zazwyczaj dla belek konstrukcyjnych rozstaw wynosi od 60 do 100 cm, ale zawsze warto to zweryfikować obliczeniami lub skonsultować z konstruktorem.
  • Czym jest kotwa chemiczna?
  • To dwuskładnikowa masa żywiczna (najczęściej na bazie winyloestrowej lub epoksydowej), którą wstrzykuje się do otworu. Po włożeniu pręta gwintowanego żywica twardnieje, tworząc niezwykle trwałe, bezrozporowe połączenie z materiałem ściany.
  • Czy muszę izolować drewnianą belkę od ściany?
  • Tak, to bardzo ważne. Bezpośredni kontakt drewna z murem może prowadzić do absorpcji wilgoci i gnicia. Stosuj przekładki z papy, grubej folii budowlanej lub specjalnych podkładek dystansowych.
  • Co zrobić, gdy wywierciłem otwór za duży?
  • Przy kotwach mechanicznych taki otwór jest zdyskwalifikowany. W przypadku kotwy chemicznej można uratować sytuację, używając tulei siatkowej o większej średnicy lub aplikując więcej żywicy, jednak nośność takiego połączenia może być niższa. Najlepiej jest wiercić od nowa w innym miejscu.



Rodzaj ściany	Rekomendowana metoda mocowania	Kluczowe zalety	Na co uważać?
Beton / Cegła pełna	Kotwy mechaniczne (tulejowe, sworzniowe) lub kotwy chemiczne	Szybki montaż i natychmiastowa nośność (mechaniczne). Bardzo wysoka wytrzymałość (chemiczne).	Nie montować kotew rozporowych zbyt blisko krawędzi lub siebie nawzajem. Używać wiertarki z udarem.
Pustak ceramiczny / Silikat drążony	Kotwa chemiczna z tuleją siatkową	Brak naprężeń rozporowych, które mogłyby uszkodzić kruche ścianki pustaka. Równomierne rozłożenie obciążenia.	Bezwzględnie wiercić bez udaru! Tuleja siatkowa jest obowiązkowa, aby żywica nie wypłynęła do pustych przestrzeni.
Beton komórkowy (Gazobeton)	Specjalne kotwy do gazobetonu (np. typu ramowego) lub kotwa chemiczna	Kotwa chemiczna wnika w porowatą strukturę, tworząc bardzo mocne połączenie kształtowe.	Wiercić bez udaru. Otwór musi być bardzo dokładnie oczyszczony, ponieważ pył z gazobetonu mocno osłabia wiązanie żywicy.
Ściana z warstwą ocieplenia	Kotwy chemiczne z prętami i tulejami do montażu dystansowego	Eliminacja mostków termicznych i przeniesienie obciążenia bezpośrednio na ścianę nośną, a nie na styropian/wełnę.	Wymaga precyzyjnego wymierzenia długości pręta i głębokości zakotwienia w murze. Konieczność użycia specjalistycznych systemów.

Zanim zaczniesz: kluczowa diagnoza ściany i obciążenia

Zanim kupisz najdłuższą wiertarkę i najdroższe kotwy, zatrzymaj się. Fundamentem bezpiecznego montażu jest wiedza o tym, z czym masz do czynienia. Dwa kluczowe pytania, na które musisz sobie odpowiedzieć, to: „Z czego zrobiona jest moja ściana?” oraz „Jakie obciążenie będzie musiała przenieść?”.

Jak rozpoznać rodzaj ściany nośnej (beton, cegła, pustak)?

Błędna identyfikacja materiału to prosta droga do katastrofy. Oto proste metody diagnostyczne, które pomogą Ci określić rodzaj podłoża:

1. Test pukania: Zapukaj w ścianę knykciem. Głuchy, solidny dźwięk sugeruje lity materiał, jak beton lub pełna cegła. Dźwięk pusty, dudniący niemal na pewno oznacza pustaki ceramiczne, silikatowe lub ściankę działową.
2. Test wiercenia: To najbardziej wiarygodna metoda. Wywierć mały otwór (np. wiertłem 6 mm) w niewidocznym miejscu.
   • Biały, drobny pył: Najprawdopodobniej beton komórkowy (gazobeton) lub tynk gipsowy.
   • Szary, gruboziarnisty pył: To charakterystyczne dla betonu. Wiercenie będzie szło opornie i wymagało solidnego udaru.
   • Czerwony pył: To niemal pewna cegła. Jeśli wiertło nagle „wpada” w pustą przestrzeń, masz do czynienia z pustakiem (cegłą dziurawką lub kratówką).
   • Opór i pustka: Jeśli wiertło po przejściu przez tynk napotyka twardy opór, a potem nagle wpada głębiej, to znak, że trafiłeś w pustaka ceramicznego.
3. Sprawdź dokumentację: Jeśli masz dostęp do projektu budowlanego domu, znajdziesz tam dokładne informacje o materiałach użytych do budowy ścian nośnych.

Jak oszacować obciążenie, które przeniesie belka?

Musisz rozróżnić dwa rodzaje obciążeń:

• Obciążenie statyczne: Stałe, niezmienne w czasie. To ciężar samej belki oraz elementów, które będą na niej spoczywać na stałe (np. zadaszenie tarasu, konstrukcja antresoli).
• Obciążenie dynamiczne: Zmienne, często gwałtowne. Przykładem jest huśtawka dla dzieci, worek treningowy, czy ciężar ludzi chodzących po antresoli. Obciążenia dynamiczne są znacznie bardziej wymagające dla mocowań.

Praktyczna wskazówka: Jeśli belka ma pełnić funkcję czysto dekoracyjną, wymagania co do nośności są minimalne. Jeśli jednak ma być elementem konstrukcyjnym (podpora stropu, pergola, antresola), a nie masz doświadczenia w obliczeniach, zawsze skonsultuj się z konstruktorem lub doświadczonym fachowcem. Bezpieczeństwo jest absolutnym priorytetem. Producenci kotew w kartach technicznych podają nośności dla różnych materiałów budowlanych – to cenne źródło informacji.

Wybór najlepszej metody mocowania: kotwa mechaniczna czy chemiczna?

Gdy już znasz swoją ścianę i wiesz, co na niej zawiśnie, pora wybrać amunicję. Na polu bitwy o solidne mocowanie królują dwie technologie: kotwy mechaniczne i chemiczne.

Kotwy mechaniczne: kiedy szybkość i prostota mają znaczenie

Działają na zasadzie rozpierania – po dokręceniu śruby lub nakrętki elementy kotwy rozszerzają się, klinując się w otworze. Są idealne do litych i twardych materiałów.

Rodzaje i zastosowanie kotew rozporowych i tulejowych

• Kotwy tulejowe: Składają się ze śruby, nakrętki i tulei rozporowej. Po dokręceniu nakrętki, stożek na końcu śruby jest wciągany do tulei, powodując jej rozparcie. Świetnie nadają się do montażu przelotowego (przez mocowany element).
• Kotwy sworzniowe (opaskowe): Podobne w działaniu, ale zamiast tulei mają na końcu specjalny klips (opaskę), który się rozpiera. Są bardzo popularne do średnich i dużych obciążeń w betonie.
• Wkręty do betonu: To nowoczesne rozwiązanie, które nie wymaga kołka. Wkręca się je bezpośrednio w wywiercony otwór. Są szybkie w montażu i demontażu.

Kiedy wybrać kotwę mechaniczną?
* Gdy mocujesz w litym betonie lub pełnej cegle.
* Gdy zależy Ci na szybkości montażu i natychmiastowej nośności.
* Przy montażu elementów o średnim obciążeniu.

Kotwy chemiczne: rozwiązanie do zadań specjalnych i problematycznych ścian

Kotwa chemiczna to system składający się z dwuskładnikowej żywicy i pręta gwintowanego (lub innego elementu kotwiącego). Działa na zasadzie adhezji (sklejenia) z materiałem ściany, a nie rozpierania.

Jak działa żywica iniekcyjna i dlaczego jest tak wytrzymała?

Po wywierceniu i dokładnym oczyszczeniu otworu, za pomocą specjalnego pistoletu wstrzykuje się do niego żywicę. Następnie ruchem obrotowym wprowadza się pręt gwintowany. Żywica wypełnia wszystkie pory i nierówności, a po utwardzeniu tworzy monolityczne, niezwykle mocne połączenie.

Dlaczego kotwa chemiczna jest tak skuteczna?
1. Brak naprężeń: Nie rozpiera materiału, dzięki czemu jest idealna do kruchych podłoży (pustaki, gazobeton) i montażu blisko krawędzi.
2. Ogromna nośność: Prawidłowo zainstalowana kotwa chemiczna często ma wytrzymałość większą niż otaczający ją materiał budowlany.
3. Wszechstronność: Działa w niemal każdym podłożu – od betonu po cegłę dziurawkę (z użyciem tulei siatkowej).
4. Szczelność: Wypełnia cały otwór, chroniąc pręt przed korozją i uszczelniając połączenie.

Z mojego doświadczenia wynika, że do montażu elementów konstrukcyjnych, zwłaszcza w niepewnym lub otworowym podłożu, kotwa chemiczna jest wyborem bezkonkurencyjnym pod względem bezpieczeństwa.

Montaż belki krok po kroku: uniwersalna instrukcja

Niezależnie od wybranej metody, proces montażu ma kilka uniwersalnych, kluczowych etapów. Poniżej znajdziesz instrukcję, która poprowadzi Cię przez cały proces.

Krok 1: Przygotowanie belki i precyzyjne wyznaczenie punktów montażowych

• Impregnacja i izolacja: Jeśli belka będzie na zewnątrz lub w wilgotnym pomieszczeniu, musi być zaimpregnowana. Stronę, która będzie przylegać do ściany, odizoluj za pomocą pasa papy lub grubej folii budowlanej, aby zapobiec wchłanianiu wilgoci z muru.
• Wyznaczenie linii montażu: Używając poziomicy i miarki, narysuj na ścianie dokładną linię, wzdłuż której będzie biegła górna lub dolna krawędź belki.
• Rozmieszczenie otworów: Przenieś rozstaw otworów z belki na ścianę. Pamiętaj o zachowaniu odpowiednich odległości od krawędzi ściany i pomiędzy poszczególnymi kotwami (sprawdź zalecenia producenta kotew). Użyj punktaka, aby zaznaczyć środek każdego otworu – zapobiegnie to „ślizganiu się” wiertła na początku wiercenia.

Krok 2: Technika wiercenia otworów w różnych materiałach

• Dobór wiertła: Użyj wiertła o średnicy dokładnie takiej, jakiej wymaga kotwa. Informację tę znajdziesz na opakowaniu lub w karcie technicznej.
• Technika:
  • Beton, cegła pełna: Użyj wiertarki udarowej z włączonym udarem.
  • Pustak ceramiczny, silikat drążony: Koniecznie wyłącz udar! Wiercenie udarowe zniszczy wewnętrzne, delikatne ścianki pustaka, a kotwa nie będzie miała się czego trzymać. Wierć powoli i z wyczuciem.
  • Beton komórkowy (gazobeton): Wierć bez udaru, używając ostrego wiertła do muru.

Wierć prostopadle do ściany na głębokość określoną przez producenta kotwy, plus niewielki zapas (ok. 1 cm).

Krok 3: Klucz do sukcesu: prawidłowe oczyszczenie otworu

To najważniejszy i najczęściej pomijany etap, zwłaszcza przy kotwach chemicznych. Pył i urobek pozostawiony w otworze działa jak smar, uniemożliwiając prawidłowe zakotwienie.

1. Wydmuchaj: Użyj specjalnej pompki ręcznej lub kompresora, aby wydmuchać cały luźny pył z otworu.
2. Wyszczotkuj: Użyj okrągłej szczotki drucianej o średnicy dopasowanej do otworu. Energicznie wyszczotkuj ścianki, aby usunąć pył, który przywarł do powierzchni.
3. Wydmuchaj ponownie: Powtórz proces wydmuchiwania, aby usunąć resztki pyłu wzruszone przez szczotkę. W praktyce, dla kotew chemicznych zaleca się cykl: 2x wydmuchanie, 2x szczotkowanie, 2x wydmuchanie.

Krok 4: Aplikacja łącznika i finalny montaż belki

Dla kotwy mechanicznej:
1. Wbij kotwę młotkiem do otworu (przez otwór w belce lub bezpośrednio w ścianę, w zależności od typu).
2. Załóż podkładkę i nakrętkę.
3. Dokręć kluczem dynamometrycznym do momentu obrotowego wskazanego przez producenta. Nie dokręcaj „na siłę”, bo możesz uszkodzić kotwę lub materiał ściany.

Dla kotwy chemicznej:
1. Jeśli montujesz w pustaku, najpierw umieść w otworze tuleję siatkową.
2. Zainstaluj kartusz z żywicą w pistolecie i załóż mieszalnik.
3. Ważne: Wyciśnij pierwsze 10 cm żywicy na bok (np. na kawałek kartonu), aż masa uzyska jednolity kolor. To gwarancja, że oba składniki są dobrze wymieszane.
4. Wypełnij otwór żywicą, zaczynając od dna i powoli wycofując mieszalnik (ok. 2/3 głębokości).
5. Ruchem obrotowym wsuń pręt gwintowany do otworu na zadaną głębokość. Niewielka ilość żywicy powinna wypłynąć na zewnątrz.
6. Pozostaw do utwardzenia na czas podany przez producenta (zależy od temperatury). W tym czasie absolutnie nie ruszaj prętem!
7. Po utwardzeniu żywicy, zamocuj belkę, załóż podkładkę i nakrętkę, a następnie dokręć.

Wyzwanie specjalne: mocowanie belki przez grubą warstwę ocieplenia

Montaż belki na ocieplonej elewacji (styropian, wełna mineralna) to zadanie dla zaawansowanych. Zwykła, długa śruba nie wystarczy – ocieplenie nie przeniesie żadnych obciążeń, a dodatkowo powstanie ogromny mostek termiczny, przez który z domu będzie uciekać ciepło.

Profesjonalne rozwiązania:
* Systemy montażu dystansowego: To specjalne kotwy (najczęściej chemiczne) z długimi prętami gwintowanymi i tulejami dystansowymi z tworzywa sztucznego. Tuleja tworzy barierę termiczną w warstwie ocieplenia, a całe obciążenie jest przenoszone przez pręt bezpośrednio na ścianę nośną.
* Kotwy z trzpieniem stożkowym: Niektóre systemy posiadają specjalny stożek z tworzywa, który po dokręceniu sam wycina gniazdo w ociepleniu, minimalizując straty ciepła.

W praktyce najczęściej stosuje się kotwę chemiczną, wklejając w ścianę nośną odpowiednio długi pręt gwintowany, na który nasuwa się tuleję dystansową, a dopiero potem montuje belkę.

5 najczęstszych błędów, które osłabią Twoje mocowanie (i jak ich uniknąć)

1. Zły dobór kotwy do podłoża: Montowanie kotwy rozporowej w pustaku ceramicznym. Efekt: Pokruszone ścianki pustaka, kotwa kręci się w miejscu i nie ma żadnej nośności. Jak uniknąć: Zawsze diagnozuj ścianę i dobieraj łącznik do materiału.
2. Brak lub niedokładne czyszczenie otworu: Największy grzech przy montażu kotew chemicznych. Efekt: Żywica klei się do pyłu, a nie do ściany. Nośność spada nawet o 70-80%. Jak uniknąć: Używaj pompki i szczotki. Proces czyszczenia to absolutna podstawa.
3. Wiercenie z udarem w materiałach otworowych: Klasyczny błąd początkujących. Efekt: Dziura jest znacznie większa niż średnica wiertła, a wewnętrzna struktura pustaka jest zniszczona. Jak uniknąć: Zawsze wyłączaj udar przy wierceniu w pustakach i gazobetonie.
4. Zbyt wczesne obciążenie kotwy chemicznej: Niecierpliwość bywa kosztowna. Efekt: Pręt zostaje wyrwany z nieutwardzonej żywicy; mocowanie jest bezpowrotnie zniszczone. Jak uniknąć: Ściśle przestrzegaj czasów wiązania podanych przez producenta, uwzględniając temperaturę otoczenia.
5. Ignorowanie izolacji belki od muru: Problem, który wychodzi po latach. Efekt: Drewno chłonie wilgoć z muru, co prowadzi do jego butwienia i utraty wytrzymałości. Jak uniknąć: Zawsze stosuj przekładkę z papy lub grubej folii pomiędzy belką a ścianą.

Prawidłowe przymocowanie drewnianej belki do ściany to proces, który wymaga staranności i wiedzy, ale daje ogromną satysfakcję. Pamiętaj, że od Twojej dokładności zależy bezpieczeństwo i trwałość całej konstrukcji. Analiza podłoża, dobór odpowiedniej technologii kotwienia i precyzyjne wykonanie każdego etapu to przepis na sukces. Jeśli na którymkolwiek etapie masz wątpliwości, zwłaszcza przy konstrukcjach nośnych, nie wahaj się poprosić o radę doświadczonego fachowca.
